Červenohnědý vs. černý nanoprášek Fe₃O₄ pro aplikace s lithium-iontovými bateriemi

Černá, fázově čistáFe304je preferovanou třídou pro aplikace s anodami lithium-iontových baterií. Červenohnědá barva znamená, že povrch prášku byl částečně oxidován (naFe203), což snižuje elektrochemický výkon.

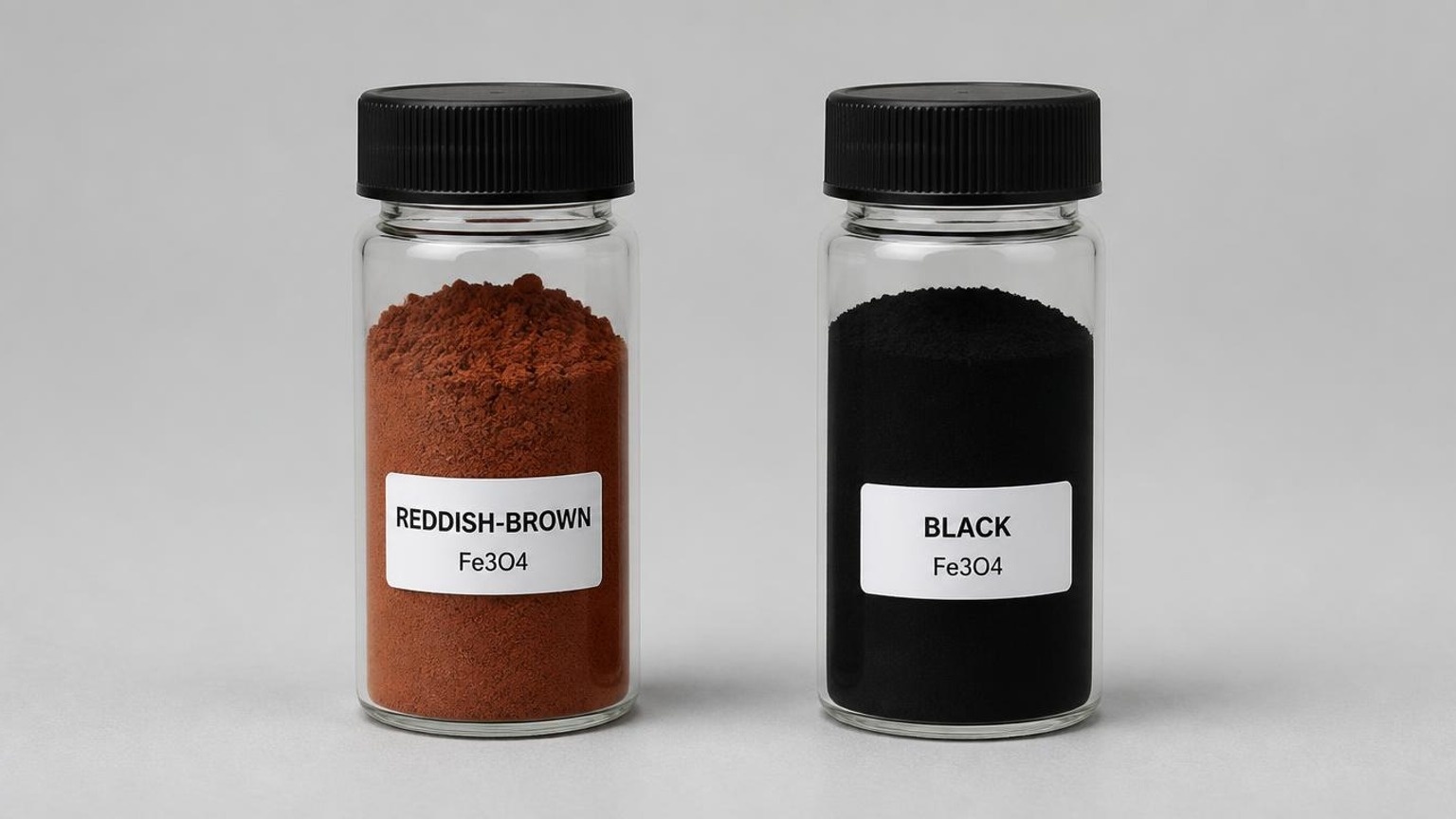

Co znamená barevný rozdíl?

Černá = fázově čisté Fe₃O4 (magnetit, inverzní spinelová struktura, obsahující Fe2⁺ i Fe3⁺) Červenohnědá = povrch Fe304 byl částečně oxidován na Fe₂O3 (hlavně γ-Fe₂O3, červenohnědé barvy). Protože nanoprášky mají velmi velký specifický povrch, je povrchová oxidace Fe²⁺ běžným problémem. Čím je prášek červenější, tím je oxidace závažnější.

Vliv na výkon lithium-iontové baterie

Fe304 je dobře prozkoumaný anodový materiál konverzního typu (teoretická kapacita 926 mAh/g, mnohem vyšší než u grafitu 372 mAh/g). Hlavní rozdíly mezi těmito dvěma stupni:

Parametr	Černý, fázově čistý Fe304	Červenohnědý (povrchově oxidovaný)
Elektronická vodivost	Vysoká (polokovová; přeskakování elektronů mezi Fe²⁺/Fe³⁺, ~10²–10³ S/cm)	Degradováno (Fe₂O₃ je polovodič, o několik řádů nižší)
Dodávka kapacity	Stabilní; jak Fe2+, tak Fe3+ se účastní konverzní reakce	Účastní se povrchová vrstva Fe203; teoretická kapacita je o něco vyšší (1007 mAh/g), ale praktické vyblednutí je rychlejší
Coulombická účinnost prvního cyklu	Relativně vyšší	Nižší (Fe₂O₃ vykazuje větší nevratnou ztrátu kapacity)
Cyklistická stabilita	Dobrý	Horší (více vedlejších reakcí mezi vrstvou oxidu a elektrolytem; méně stabilní SEI)
Výrok	Doporučit	Nejprve je třeba vyhodnotit stupeň oxidace

Hlavní důvod: Anody lithium-iontových baterií vyžadují dobrý elektronický transport. Vynikající vodivost Fe304 oproti Fe203 je přesně důvodem, proč je magnetit upřednostňován mezi anodami konverzního typu; povrchová oxidová vrstva zvyšuje polarizaci a urychluje blednutí kapacity. Mírná oxidace (několik nanometrů na povrchu) má omezený dopad, ale silně oxidovaný prášek se pro použití na baterie nedoporučuje.

Doporučené kroky ověření

1.XRD: potvrďte, že hlavní fází je Fe304; zkontrolujte difrakční píky Fe₂O3 (červenohnědý vzorek bude s největší pravděpodobností vykazovat píky γ-Fe₂O3)

2. Titrace obsahu Fe2⁺ (dichromátová metoda): čistý Fe304 má teoretický poměr Fe2+/Fe3⁺ 1:2; zřetelně nižší obsah Fe2⁺ ukazuje na významnou oxidaci.

3. Pokud je oxidace významná: zvažte redukční úpravu (snížení H₂), potažení uhlíkem nebo přechod na fázově čistý zdroj Fe304

Shrnutí

Pro zákazníky s lithium-iontovými bateriemi: dodávejte černé, fázově čisté Fe₃O₄. Červenohnědé šarže by měly být před odesláním otestovány na stupeň oxidace nebo by měly být alternativně prodávány jako oxid železa (Fe₂O₃) pro jiné aplikace, přičemž produkt musí být odpovídajícím způsobem označen.
